Innerhalb der Dachdurchführungen bildet der Installationsschacht eine besondere Herausforderung.

Das Flachdach ist eines der sensibelsten Bauteile an einem Gebäude. Gewerkeübergreifend ist hier der Dachdecker wie der Installateur gleichermaßen gefordert. Darüber hinaus werden die Anforderungen - vor allem in Richtung „nicht Brennbarkeit“ - immer anspruchsvoller.

Unter Berücksichtigung der Normen und Regeln, sowie des Brandschutzes bei gleichzeitiger Montagefreundlichkeit hat Schulte & Todt den ISO^SK, in Zusammenarbeit mit Installateuren und Dachdeckern, entwickelt. Der ISO^SK fasst nicht nur unterschiedliche Medienleitungen in einem System sicher zusammen, er berücksichtigt auch die jeweils vorhandene Dachkonstruktion.

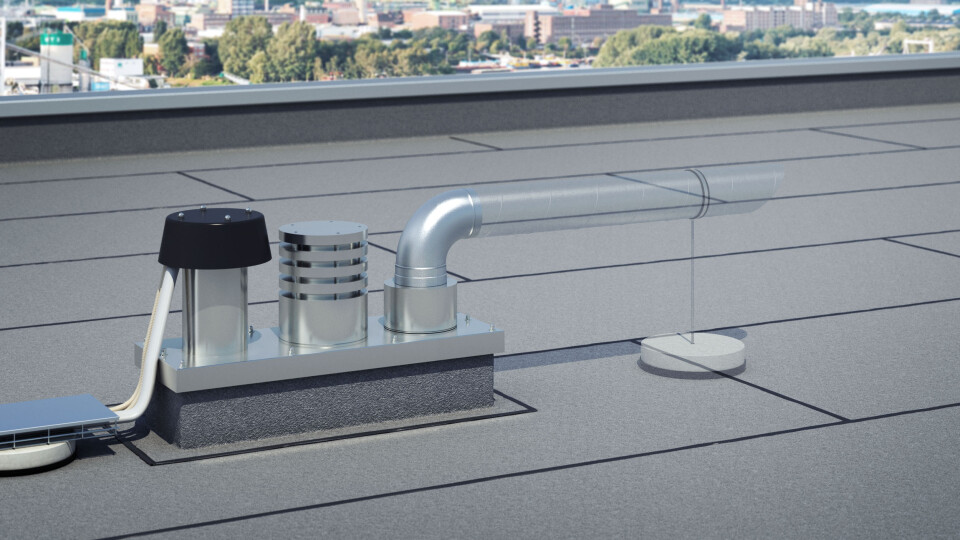

Schulte & Todt liefert für diese Montageart den ISO^SK mit einem offenen Kastenboden und flexiblen inliegenden Anschlussrohren als Verbindung zwischen den Haubenköpfen und den bauseitigen Leitungen. Der Sammelkasten richtet sich nach den baulichen Gegebenheiten – nicht umgekehrt. Er kann sowohl freistehend auf dem Dach, oder auch direkt positionsgenau an die Attika platziert werden.

Besonders anspruchsvoll ist die Trennung der im Installationsschacht eng nebeneinander liegenden Leitungen, Rohre und Kabel. Die flexiblen Innenrohre (WFR) aus Aluminium bilden die Lösung für den Anschluss der Leitungen innerhalb des Sammelkastens. Lediglich die Schmutzwasserleitung ist fix vormontiert. Bauseits werden die Leitungen in gewohnter Weise bis zur Oberkante der Decke verlegt und einbetoniert.

Vorteil 1; ist der unmittelbare und unkomplizierte Verschluss des Deckendurchbruches. Somit wird der Baukörper zeitnah vor eindringender Feuchtigkeit geschützt.

Vorteil 2; ist die Flexibilität der Anschlussleitungen oberhalb der obersten Geschossdecke. Somit bleiben die Installationsschächte in den Abmessungen unberührt.

Vorteil 3; vollumfängliche Isolierung des Gehäuses aus nichtbrennbarem Material der Baustoffklasse „A1“ in Form von Schüttgut, welches im Lieferumfang enthalten ist. Der Sammelkasten ist demnach nicht brennbar und es entsteht kein Kondensat.

Der gesamte Sammelkasten wird auf die Betondecke platziert und die Stutzen werden mit den Wickelfalzrohren leicht und sicher von oben verbunden. Anschließend wird der gesamte ISO^SK mit Perlit (Lieferumfang) aufgeschüttet, bevor abschließend der Deckel aufgesetzt wird. Die Bitumenbahn bzw. Dachfolie wird sicher bis über die Unterkante des Kastendeckels geführt. Somit ist auch hier sicher-gestellt, dass keine Nässe und Feuchtigkeit eindringen kann.

Handelt es sich jedoch um ein Trapezblechdach, dann ist der Kastenboden geschlossen mit fest vorinstallierten Rohrdurchführungen. In diesem Fall wird die Verbindung unterhalb des Daches vorgenommen. Der ISO^SK passt sich der Schacht- und Dachkonstruktion an.

Die Kastengröße richtet sich nach der Anzahl und der Dimension der Haubenköpfe. Standardmäßig werden fünf Kastengrößen, in den Höhen 450, 600 und 900 mm und den Dimensionen DN 100 bis DN 200 – weitere Dimensionen auf Anfrage - angeboten. Für die Zuluft ist ein 90°Bogen erhältlich und Kabel werden sicher – separat – durch eine spezielle Dachdurchführung geführt.

Der gesamte Sammelkasten ist aus Stahlblech (pulverbeschichtet) gefertigt. Zusammen mit der Perlite-Schüttung entspricht der ISO^SK komplett der BK „A1“ also - nicht brennbar - und, es entsteht kein Kondensat. Der Sammelkasten fasst aus einem Installationsschacht Zu-/Abluft-/Thermenrohre, Schmutzwasserleitungen und E-Kabel in einem System zusammen und Berücksichtigung alle Normen und Regeln.

Wie bei allen Produkten aus dem Haus Schulte & Todt so bietet auch der ISO^SK höchste Sicherheit für Planer, Handwerker und Bauherrn. https://www.schulte-todt.de/iso-sk/

Selbstverständlich haben wir für Sie einen entsprechenden Konfigurator entwickelt, mit dem Sie ebenso schnell, einfach und sicher sich Ihren Sammelkasten zusammenstellen können. Sie erhalten im Anschluss Ihre Zeichnung mit allen Abmessungen, Preisen und, für Ihre Bestellung, die genaue Artikel-Nummer.
